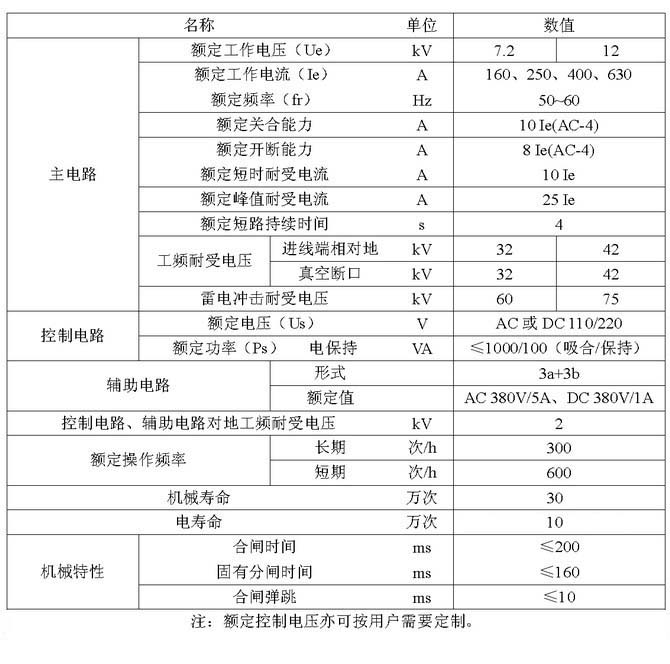

名称 |
单位 |
数值 |
主电路 |
额定工作电压（Ue） |
KV |
12 |
额定工作电流(Ie) |
A |
400、630 |
1250 |
额定频率(fr) |
Hz |
50 |
50 |
额定关合能力 |
A |
10Ie (AC-4) |
4Ie (AC-2) |
额定开断能力 |
A |
8Ie (AC-4) |
4Ie (AC-2) |
额定短时耐受电流 |
A |
10Ie |
4Ie |
额定峰值耐受电流 |
A |
25Ie |
10Ie |
额定短路耐受时间 |
S |
4 |
4 |
工频耐受电压 |
端相对地 |
kV |
32 |
42 |
真空断口 |
kV |
32 |
42 |
雷电冲击耐受电压 |
kV |
60 |
75 |
控制电路 |
额定电压 |
V |
AC or DC.110/220 |
额定功率（Ps） |
电保持 |
VA |
≤1000/100 (吸合/保持) |
辅助电路 |
形式 |
|
3a＋3b |
额定值 |
|
AC 380V/5A
DC 380V/1A |
控制电路、辅助电路对地工频耐受电压 |
kV |
2 |
额定操作频率 |
长期 |
次/h |
300 |
短期 |
次/h |
600 |
机械寿命 |
万次 |
30 |
电寿命 |
万次 |
10 |
机械特性 |
合闸时间 |
ms |
≤200 |
固有分闸时间 |
ms |
≤160 |
合闸弹跳 |
ms |
≤10 |
|
| |
|
| |
|
| |
|
| |
|
|
|
| |
|
