NAL12 型负荷开关
由负荷开关本体及K型弹簧操作机构构成，额定电流为630A 或1250A。K型操作机构是单弹簧操作机构，由它带动负荷开关实现分合闸。 |
|
NALF12型负荷开关一熔断器组合电器
由额定电流为630A的负荷开关本体、A型弹簧操作机构、熔断器跳闸机构、熔断器及熔断器座等组成，其中熔断器为可选件，熔断器最大额定电流为125A 。A型操作机构是双弹簧操作机构，合闸操作之前，应先将其分闸弹簧储能。
熔断器跳闸机构与熔断器及A 型操作机构配合使用，当熔断器熔断后，熔断器撞针撞击跳闸机构并使其动作，带动A 型操作机构动作使开关分闸。若损坏的熔断器未被换下，A 型操作机构将无法操作，开关无法合闸。
|
|

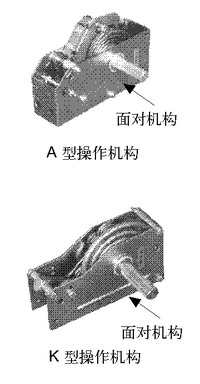

A型双弹簧储能操作机构
A型操作机构直接安装于开关本体上,是双弹簧储能手动操作机构，其操作原理及操作方向为：（面对机构）首先顺时针旋转使其分闸弹簧储能，并被闩销锁住；然后逆时针旋转使开关合闸；再顺时针旋转，闩销被打开，分闸弹簧释放，带动开关分闸；继续顺时针旋转，又为下一次分闸储能。即，在开关合闸后，分闸弹簧已经储能完毕。此时，用下述四种方法均可使其分闸，即：手动；电动操作机构；并联跳闸线圈；熔断器跳闸机构。
K型单弹簧操作机构
K型操作机构直接安装于开关本体上，是单弹簧手动操作机构，通过旋转其操作轴来带动开关本体上的主轴旋转，从而带动动触头运动，实现分闸与合闸。其操作方向为：（面对机构）逆时针旋转可使开关合闸；顺时针旋转可使开关分闸。 |
