型号

LHJCZ33

LHJCZR2

主
回
路

名称

单位

数值

额定工作电压（Ue）

kV

7.2

12

7.2

12

额定工作电流（Ie）

A

400

400

≤315
  (取决于熔断器)

≤200
(取决于熔断器)

额定频率（fr）

Hz

50

额定关合能力

kA

6.3

额定开断能力

kA

3.2

额定短时耐受电流

kA

6.3

额定峰值耐受电流

kA

16

额定短路持续时间

s

4

额定预期短路开断电流

kA

/

≤50（取决于熔断器）

额定预期短路关合电流

kA

/

130

交接电流

A

/

3150

工频耐受
电压

相间、相对地

kV

32

42

32

42

真空断口

kV

32

42

32

42

雷电冲击耐受电压

kV

60

75

60

75

控制电路

额定电压（Us）

V

AC或DC   110V或220V

额定功率（PS）

电保持

VA

≤1000/100（吸合/保持）

机械保持

VA

≤900/350（合闸/分闸）

辅助触点

形式

6NO+6NC

额定值

AC-12 380V 16A        DC-12 250V 5A

辅助电路对地工频耐压

kV

2

额定操作频率

长期或       机械保持型

次/h

300

短期

次/h

600

机械寿命

万次

30

电寿命

10（AC-3）

机
械
特
性

合闸时间

ms

≤150

固有分闸时间

ms

≤150（电保持）
≤60（机械保持）

三相不同期

ms

≤3

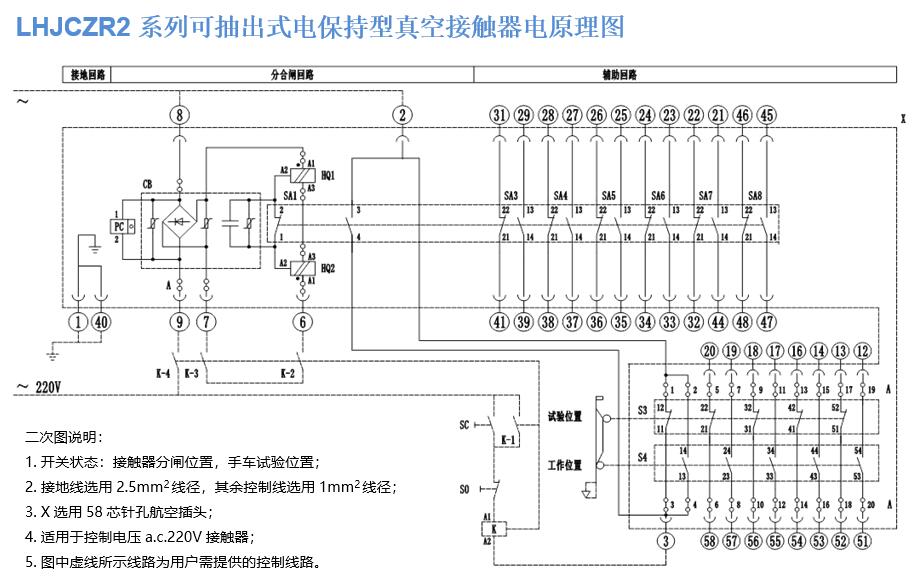

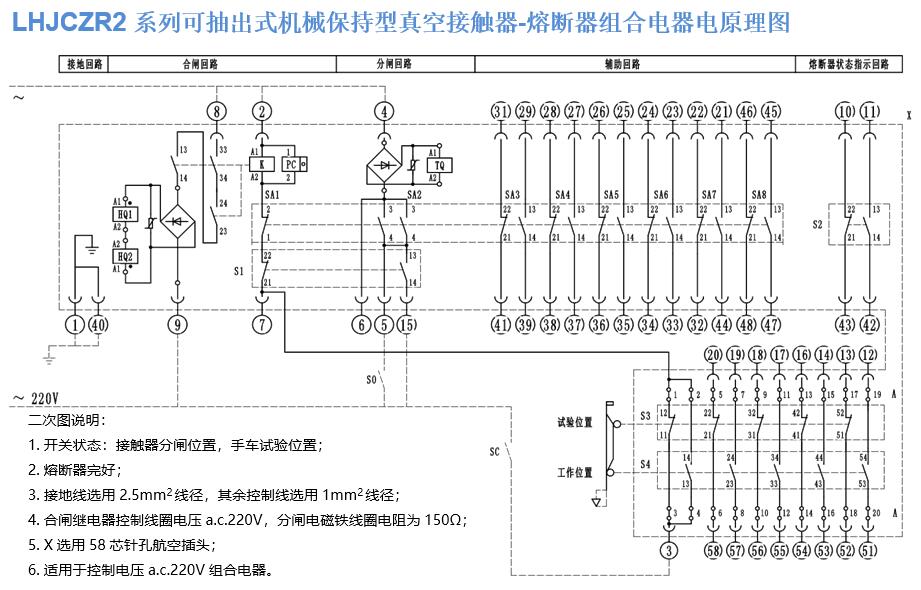

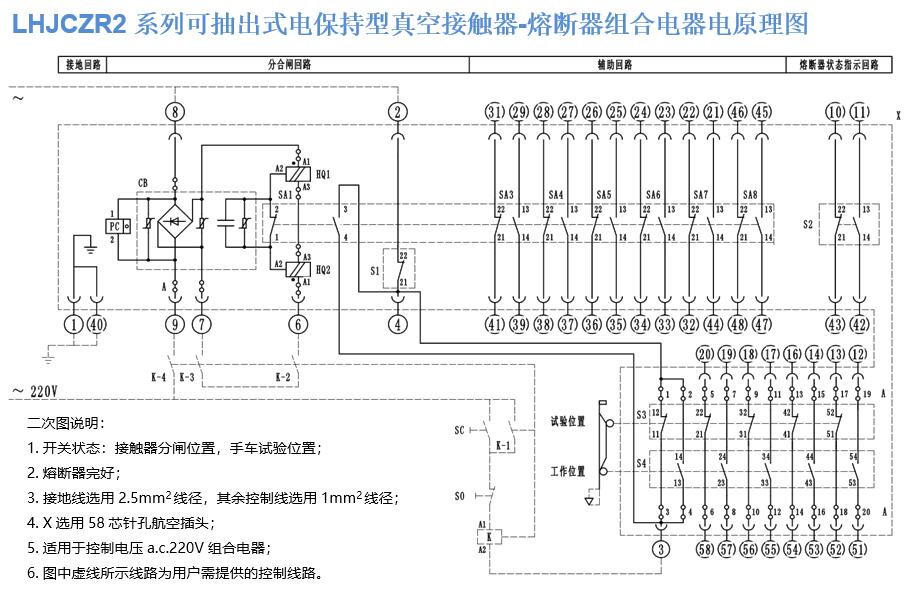

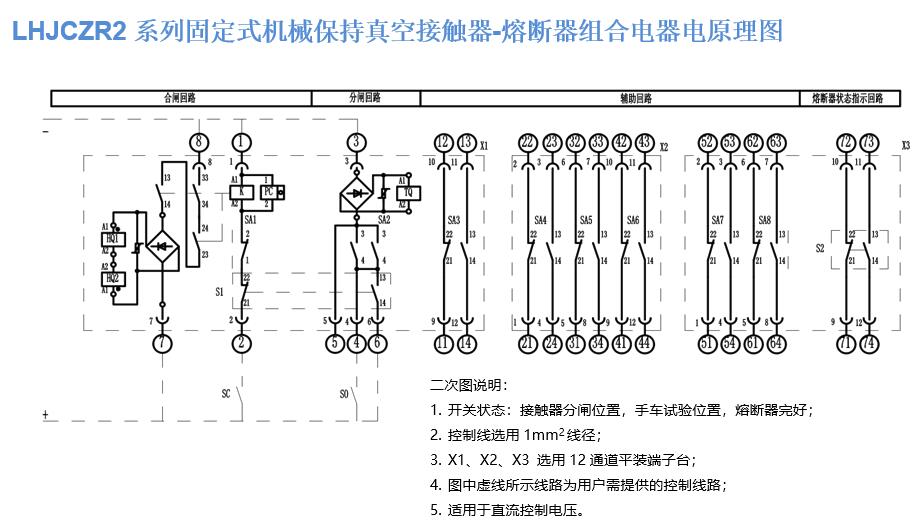

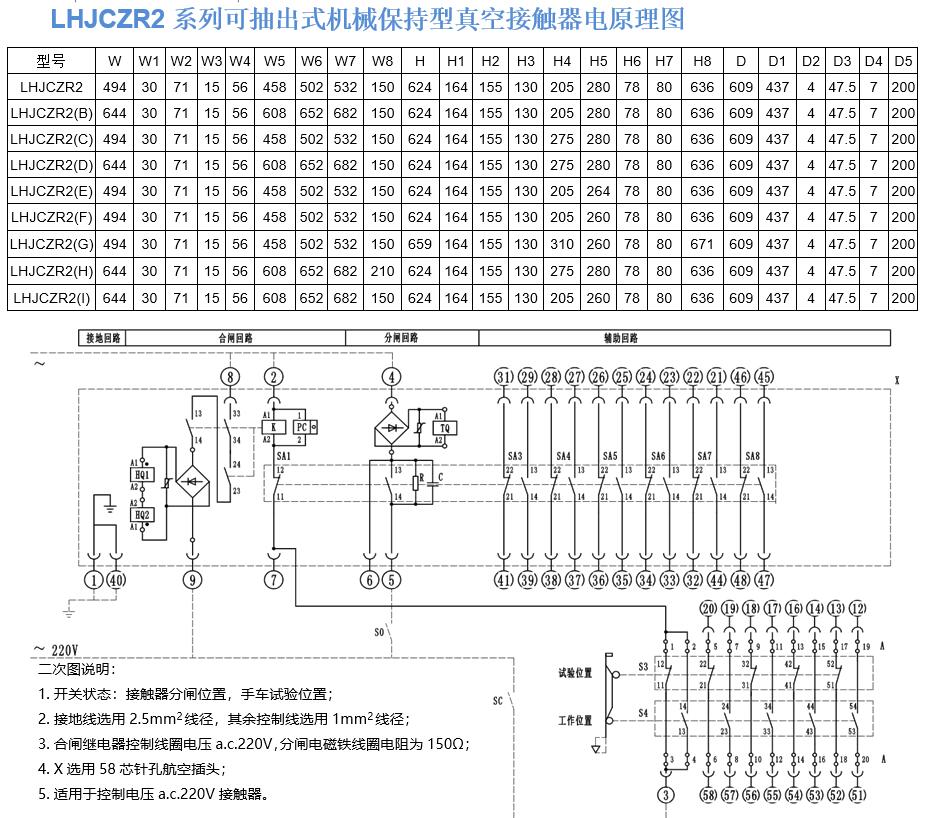

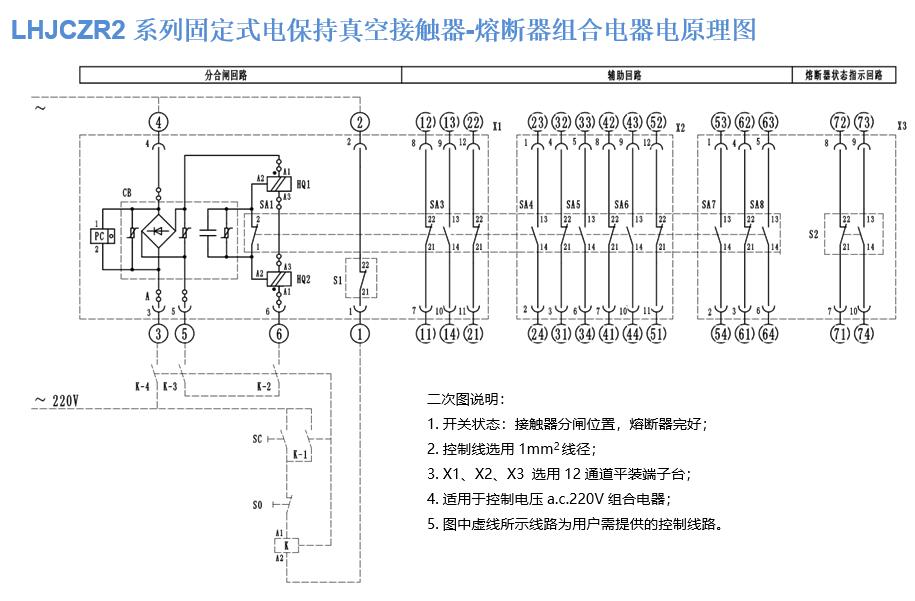

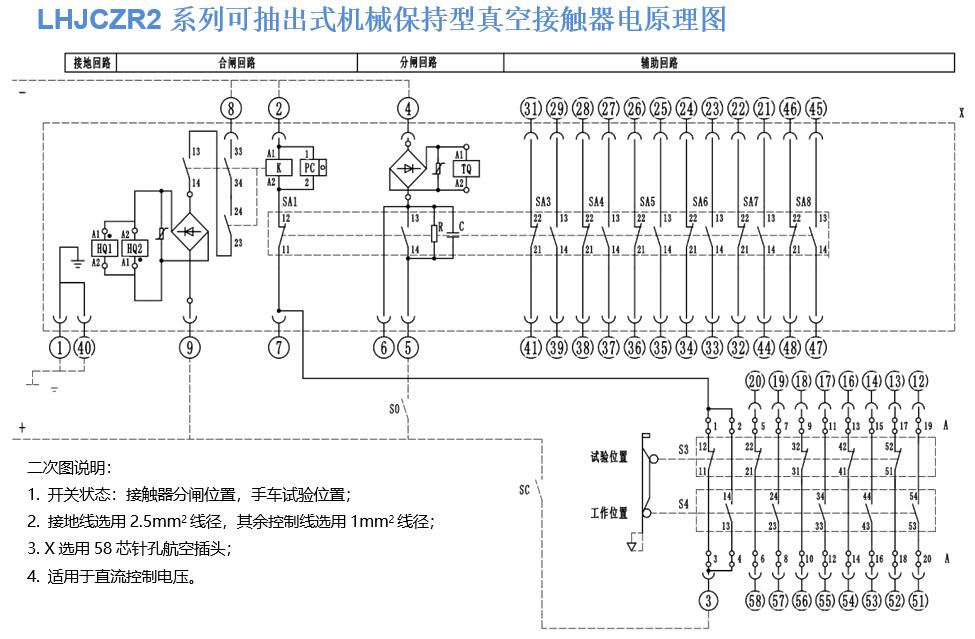

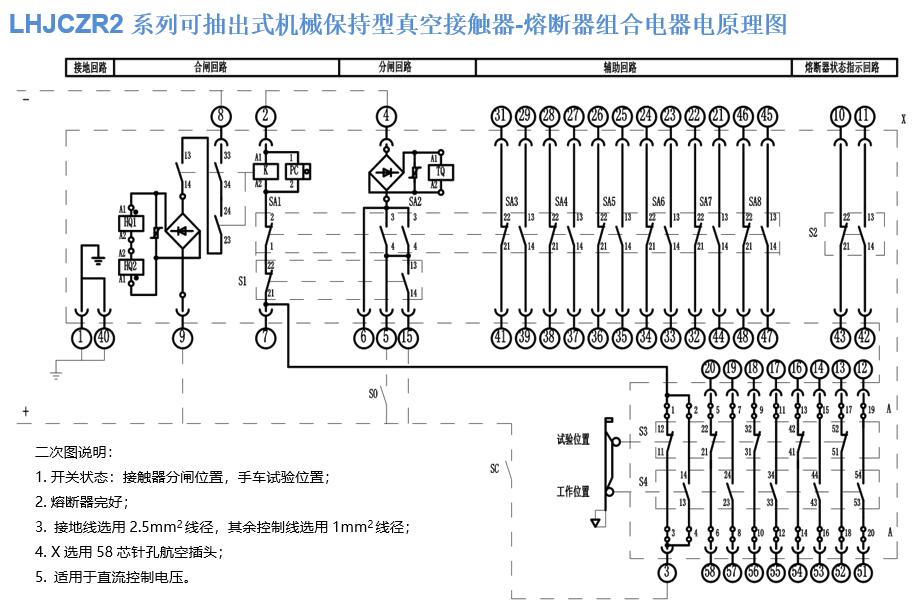

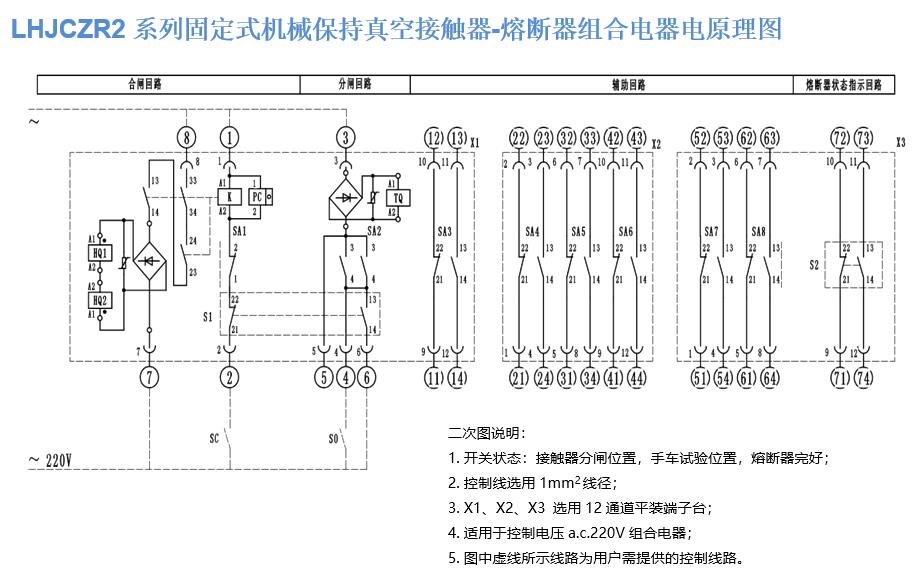

符号

名称

作用

符号

名称

作用

SA

辅助开关

电路切换

X

航空插座

控制线汇总

S3

试验位置限位开关

电路切换

A

接线端子

连接电器元器件

S4

工作位置限位开关

电路切换

K

合闸继电器

控制接触器合闸

S1、S2

熔断器状态开关

熔断器状态检查

TQ

分闸电磁铁

控制接触器分闸

HQ1、HQ2

合闸线圈

接触器合闸元件

SC

合闸控制按钮或开关

用户控制接触器合闸

CB

控制电源盒

提供整流元件

SO

分闸控制按钮或开关

用户控制接触器分闸

PC

计数器

记录接触器操作次数
